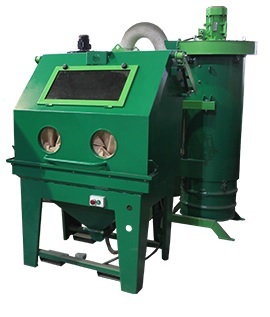

Камера инжекторного типа КСО-110-И-СФ-Р

ВМЗ
371 256 руб.
- + Купить Добавлено Быстрый заказ

Пескоструйная камера КСО - 110 И-СФ-Р предназначена для чистки; снятия ржавчины, песка и окалины, получения необходимой шероховатости, снятия слоёв, матирования, упрочнения, снятия заусенцев и полирования, а так же для подготовки поверхностей перед нанесением антикоррозионных покрытий (лакокрасочных материалов, металлизационных покрытий).

  • Тип - Инжекторный;
  • Производительность - до 3 м2/час;
  • Габариты - 3040х1210х2140 мм;
  • Вес - 705 кг.;
  • Страна производитель - Россия;
Все характеристики
Описание

1. Назначение

1.1. Камера КСО - 110 ИСФР предназначена для чистки; снятия ржавчины, песка и окалины, получения необходимой шероховатости, снятия слоёв, матирования, упрочнения, снятия заусенцев и полирования, а так же для подготовки поверхностей перед нанесением антикоррозионных покрытий (лакокрасочных материалов, металлизационных покрытий).

1.2. Для работы камеры используются легкие абразивные материалы (электрокорунд, карбид кремния фракцией 0,1-2,0 мм. И др.); сжатый воздух, очищенный от влаги и масла (не ниже 2-го класса по ГОСТ 17433-80) давлением 3,5-7 кгс/см2 и расходом 0,2-1,2м3/мин в зависимости от диаметров струйного и воздушного сопла (см. табл.2).

1.3.Климатическое исполнение камеры «УХЛ-4», по ГОСТ 151550-69 и ГОСТ 15543-70.

1.4.Камера предназначена для работы в закрытых помещениях без подключения к системам вентиляции.

1.5. Камера оборудована системой удаления загрязненного воздуха из рабочей зоны и его очистки, с одновременной очисткой абразивного материала от крупных включений и пыли.

1.5.1. Не допускается использование камеры во взрывоопасной среде.

2.Технические характеристики

Наименование параметра

Значение

Наружные габаритные размеры камеры (ДхШхВ) , мм

1100х900х2000

Габаритные размеры фильтра с рекуператором (на общей раме)

1350х850х2150

Внутренние размеры рабочей камеры (ДхШхВ), мм

980х600х700

Габариты загрузочного проема (ДхВ)

(при фронтальной загрузке),мм

980х700

Габариты смотрового окна, мм

205х530

Рабочее давление, МПА

0,35-0,7

Расход сжатого воздуха, м3/мин*

0,2-1,2

Производительность, м2/час*

1-3

Электроэнергия

~380

Масса, кг.

1055

* в зависимости от диаметра сопла.

2.2. Камера обеспечивает при требуемом давлении и расходе сжатого воздуха получение очищенной поверхности по требованиям ГОСТа и других нормативных документов.

2.3.Качество и производительность абразивоструйных работ в значительной мере зависят от давления и количества воздуха, проходящего через сопло. Расход и давление воздуха, в зависимости от диаметров сопел (из расчета на один пистолет), указаны в таблице 2.

Расход сжатого воздуха м3 / мин

Диаметр струйного сопла

Диаметр воздушного сопла

Давление, кгс/см2

3

4

5

6

6

2

0,2

0,25

0,27

0,3

8

3

0,3

0,37

0,47

0,6

10

4

0,6

0,7

0,9

1,2

2.4.Камера обеспечивает высокое качество обработки при использовании любого абразивного материала требуемой фракции и твёрдости. При использовании одного и того же абразивного материала и с одним и тем же соплом с увеличением давления и расхода сжатого воздуха увеличивается производительность процесса абразивоструйной обработки.

2.5. На технологию абразивоструйной обработки оказывает влияние вид абразивного материала, его форма и размеры, требования, предъявляемые к свойствам наносимого покрытия и другие факторы.

2.6. Сжатый воздух для работы установки должен использоваться не ниже 2-го класса по ГОСТ 17433 – 80, что позволяет добиваться высокого качества очистки и бесперебойной работы узлов камеры.

3. Устройство и принцип работы
Камера изготовлена из стального листа и профиля, внутренние поверхности камеры футерованы износостойкой резиной. Внутри камеры имеется решётка для укладки обрабатываемых изделий. Загрузка изделий производится с фронтальной стороны.

Камера «КСО 110-ИСФР» состоит из камеры, сепаратора, фильтровентиляционной установки. Управление процессом очистки осуществляется от пневматической педали управления.
Сепаратор циклонного типа предназначен для очистки абразива от мелких фракций абразивного материала, пыли и других включений, находящихся в абразиве.
Фильтровентиляционная установка состоит из корпуса, фильтрующего элемента и вентилятора. Очистка фильтрующего элемента происходит за счёт импульса сжатого воздуха, подаваемого во внутренний объём фильтрующего элемента.Фильтровентиляционная установка и сепаратор смонтированы на общей раме.

Принцип работы
Оператор укладывает обрабатываемые изделия на решетку и, удерживая руками через специальные проёмы в камере инжекторный пистолет, направляет воздушно-абразивную струю на обрабатываемую поверхность.
Использованный абразив собирается в нижнем патрубке сборной воронки камеры, откуда за счёт разрежения, создаваемого вентилятором фильтровентиляционной установки по гибкому рукаву транспортируется в сепаратор.

В сепараторе происходит очистка абразива от мелких фракций абразивного материала и пыли. Абразив падает в конический бункер сепаратора, где находится камера смешения.
Благодаря устройству струйного пистолета, под воздушным соплом

создается разрежение, и абразивный материал по абразивному шлангу забирается из камеры смешения сепаратора и подается в абразивное сопло пистолета.

Запылённый воздух из камеры и сепаратора попадает в фильтровентиляционную установку, где очищается и выбрасывается в атмосферу или помещение, где находится камера.

4. Комплектация
4.1. стандартная комплектация

  • камера
  • фильтр с рекуператором на общей раме
  • пистолет инжекторный в сборе с воздушным и струйным соплом
  • перчатки

4.2. комплектация по заказу (за отдельную плату)

  • поворотный стол диаметром 600мм
  • выдвижной поворотный стол диаметром 600мм с приставным бункером и направляющими для выдвижной тележки.




Характеристики
Тип
Инжекторный
Производительность
до 3 м2/час
Габариты
3040х1210х2140 мм
Вес
705 кг.
Страна производитель
Россия
