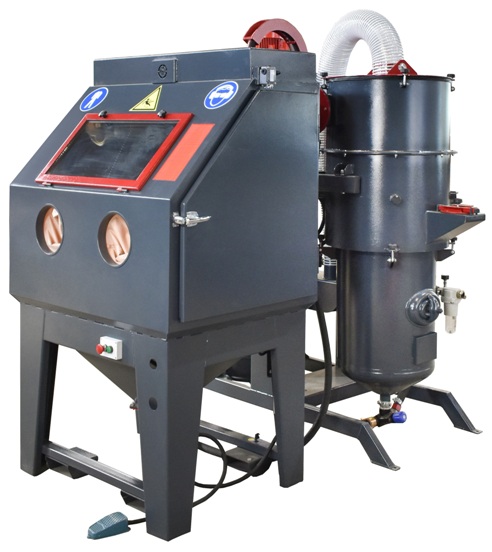

Камера напорного типа КСО-110-Н-СФ-Р

ВМЗ
527 613 руб.
- + Купить Добавлено Быстрый заказ

Пескоструйная камера КСО-110-Н-СФ-Р напорного типа предназначена для чистки; снятия ржавчины, песка и окалины, получения необходимой шероховатости, снятия слоёв, матирования, упрочнения, снятия заусенцев и полирования, а так же для подготовки поверхностей перед нанесением антикоррозионных покрытий (лакокрасочных материалов, металлизационных покрытий).

  • Тип - Напорный;
  • Производительность - до 27 м2/час;
  • Габариты - 3310х1210х2907 мм.;
  • Вес - 882 кг;
  • Страна производитель - Россия;
Все характеристики
Описание
Пескоструйная камера КСО-110-Н-СФ-Р напорного типа предназначена для чистки; снятия ржавчины, песка и окалины, получения необходимой шероховатости, снятия слоёв, матирования, упрочнения, снятия заусенцев и полирования, а так же для подготовки поверхностей перед нанесением антикоррозионных покрытий (лакокрасочных материалов, металлизационных покрытий).

Для работы камеры используются стальной высококремнистый песок, электрокорунд, карбид кремния, стальная или чугунная дробь фракцией 0,1-1,2 мм.  и др.); сжатый воздух, очищенный от влаги и масла (не ниже 2-го класса по ГОСТ 17433-80) давлением 3,5-7 кгс/см2 и расходом 1,3-5,6 м3/мин в зависимости от диаметров струйного и воздушного сопла (см. табл.2).

Климатическое исполнение камеры «УХЛ-4», по ГОСТ 151550-69 и ГОСТ 15543-70.

Камера предназначена для работы в закрытых помещениях без подключения к системам вентиляции.

Камера оборудована системой удаления загрязненного воздуха из рабочей зоны и его очистки, с одновременной очисткой абразивного материала от крупных  включений и пыли.

Технические характеристики

Наименование параметра

Значение

Габаритные размеры камеры (кабины), фильтра СФ 40 и рекуператора (ДхШхВ) , мм

3310х1210х2907

Внутренние размеры рабочей камеры (ДхШхВ), мм

980х600х700

Габариты загрузочного проема (ДхВ)

(при фронтальной загрузке),мм

980х700

Габариты смотрового окна, мм

530х205

Рабочее давление, МПА

0,35-0,7

Расход сжатого воздуха, м3/мин*

1,3-5,6

Производительность, м2/час*

5-20

Электроэнергия

~380

Мощность электроэнергии

4,5 кВа

Масса, кг.

882

* в зависимости от диаметра сопла.

Камера обеспечивает при требуемом давлении и расходе сжатого воздуха получение очищенной поверхности по требованиям ГОСТа и других нормативных документов.

Качество и производительность абразивоструйных работ в значительной мере зависят от давления и количества воздуха, проходящего через сопло. Расход и давление воздуха, в зависимости от диаметра струйного сопла, указаны в таблице 2.

Диаметр сопла, мм

Давление воздуха, кгс/см²


3,5

4,2

5,0

5,6

6,3

7,0


6

1,3

1,5

1,7

1,9

2,1

2,5

м³/мин

8

2,2

2,5

2,9

3,3

3,6

4,2

м³/мин

10

3,0

3,6

4,0

4,6

5,0

5,6

м³/мин

Камера изготовлена из стального листа и профиля, внутренние поверхности камеры футерованы износостойкой резиной. Внутри камеры имеется решётка для укладки обрабатываемых изделий. Загрузка изделий производится с фронтальной стороны.

Оператор укладывает обрабатываемые изделия на решетку и, удерживая руками через специальные проёмы в камере абразивоструйное сопло, направляет воздушноабразивную струю на обрабатываемую поверхность.

Использованный абразив собирается в нижней части воронки камеры, откуда по рукаву поступает в сепаратор за счёт разрежения, создаваемого вентилятором фильтра. В сепараторе абразив очищается от пыли и мелких частиц и поступает в напорную установку, откуда он под давлением через абразивоструйное сопло выбрасывается на очищаемую поверхность.

Запылённый воздух из сепаратора и камеры по рукавам поступает в фильтровентиляционную установку, где очищается и подаётся наружу. Фильтровентиляционная установка состоит из корпуса, фильтрующего элемента и вентилятора. Очистка фильтрующего элемента происходит за счёт импульса сжатого воздуха, подаваемого во внутренний объём фильтрующего элемента.

Управление процессом очистки осуществляется от пневматической педали управления.

Комплектация

Стандартная комплектация.

  • камера
  • самоочищающийся фильтр с вентилятором
  • сепаратор
  • установка напорная
  • сопло абразивоструйное в комплекте с соплодержателем
  • перчатки
Комплектация по заказу

  • поворотный стол диаметром 600мм.
  • выдвижной поворотный стол диаметром 600мм на приставной раме с бункером и направляющими.
Характеристики
Тип
Напорный
Производительность
до 27 м2/час
Габариты
3310х1210х2907 мм.
Вес
882 кг
Страна производитель
Россия
