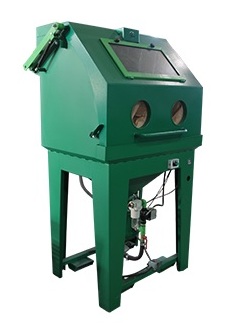

Камера напорного типа КСО-130-Н

ВМЗ
217 970 руб.
- + Купить Добавлено Быстрый заказ

Песко-дробеструйная камера КСО-130-Н напорного типа предназначена для чистки; снятия ржавчины, песка и окалины, получения необходимой шероховатости, снятия слоёв, матирования, упрочнения, снятия заусенцев и полирования, а так же для подготовки поверхностей перед нанесением антикоррозионных покрытий (лакокрасочных материалов, металлизационных покрытий).

  • Тип - Напорный;
  • Производительность - до 27 м2/час;
  • Габариты - 1350х1150х2000 мм;
  • Вес - 300 кг;
  • Страна производитель - Россия;
Все характеристики
Описание

1. Назначение

1.1.Камера предназначена для чистки; снятия ржавчины, песка и окалины, получения необходимой шероховатости, снятия слоёв, матирования, упрочнения, снятия заусенцев и полирования, а так же для подготовки поверхностей перед нанесением антикоррозионных покрытий (лакокрасочных материалов, металлизационных покрытий).

1.2.Для работы камеры используются стальной высококремнистый песок, электрокорунд, карбид кремния, стальная или чугунная дробь фракцией 0,1-1,2 мм.  и др.); сжатый воздух, очищенный от влаги и масла (не ниже 2-го класса по ГОСТ 17433-80) давлением 3,5-7 кгс/см2 и расходом 1,3-5,6 м3/мин в зависимости от диаметров струйного и воздушного сопла (см. табл.2).

1.3.Климатическое исполнение камеры «УХЛ-4», по ГОСТ 151550-69 и ГОСТ 15543-70.

1.4.Камера предназначена для работы в закрытых помещениях с подключением к системам вентиляции.

1.5.Не допускается использование камеры во взрывоопасной среде.

2. Технические характеристики

Наименование параметра

Значение

Габаритные размеры камеры (ДхШхВ) , мм

1350х1150х2000

Внутренние размеры рабочей камеры (ДхШхВ), мм

1200х860х700

Габариты загрузочного проема (ДхВ)

(при фронтальной загрузке),мм

1200х700

Габариты смотрового окна, мм

530х205

Рабочее давление, МПА

0,35-0,7

Расход сжатого воздуха, м3/мин*

1,3-5,6

Производительность, м2/час*

5-20

Электроэнергия

~380

Масса , кг

300

* в зависимости от диаметра сопла.

2.2. Камера обеспечивает при требуемом давлении и расходе сжатого воздуха получение очищенной поверхности по требованиям ГОСТа и других нормативных документов.

2.3. Качество и производительность абразивоструйных работ в значительной мере зависят от давления и количества воздуха, проходящего через сопло. Расход и давление воздуха, в зависимости от диаметра струйного сопла, указаны в таблице 2.

Таблица 2.

Диаметр сопла, мм

Давление воздуха, кгс/см²


3,5

4,2

5,0

5,6

6,3

7,0


6

1,3

1,5

1,7

1,9

2,1

2,5

м³/мин

8

2,2

2,5

2,9

3,3

3,6

4,2

м³/мин

10

3,0

3,6

4,0

4,6

5,0

5,6

м³/мин

2.4. Камера обеспечивает высокое качество обработки при использовании любого абразивного материала требуемой фракции и твёрдости. При использовании одного и того же абразивного материала и с одним и тем же соплом с увеличением давления и расхода сжатого воздуха увеличивается производительность процесса абразивоструйной обработки.

2.5. На технологию абразивоструйной обработки оказывает влияние вид абразивного материала, его форма и размеры, требования, предъявляемые к свойствам наносимого покрытия и другие факторы.

2.6. Сжатый воздух для работы установки должен использоваться не ниже 2-го класса по ГОСТ 17433 – 80, что позволяет добиваться высокого качества очистки и бесперебойной работы узлов камеры.

3. Устройство и принцип работы

Камера изготовлена из стального листа и профиля, внутренние поверхности камеры футерованы износостойкой резиной. Внутри камеры имеется решётка для укладки обрабатываемых изделий. Загрузка изделий производится с фронтальной стороны.

Оператор укладывает обрабатываемые изделия на решетку и, удерживая руками через специальные проёмы в камере абразивоструйное сопло, направляет воздушноабразивную струю на обрабатываемую поверхность.

Использованный абразив собирается в нижней части воронки камеры, после отключения режима обработки поступает в напорную установку, откуда он под давлением через абразивоструйное сопло выбрасывается на очищаемую поверхность.

Управление процессом очистки осуществляется от электрической  педали управления.


Характеристики
Тип
Напорный
Производительность
до 27 м2/час
Габариты
1350х1150х2000 мм
Вес
300 кг
Страна производитель
Россия
