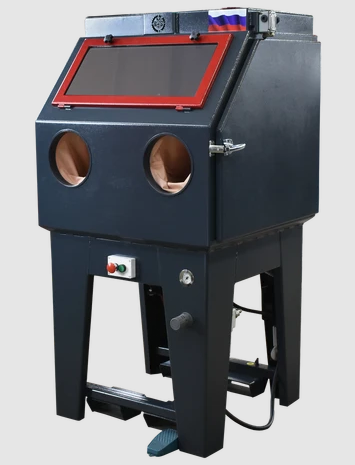

Камера инжекторного типа КСО-110-И

ВМЗ
249 688 руб.
- + Купить Добавлено Быстрый заказ

Камера пескоструйная «КСО-110-И» обеспечивает высокое качество обработки при использовании любого абразивного материала требуемой фракции и твёрдости. При использовании одного и того же абразивного материала и с одним и тем же соплом с увеличением давления и расхода сжатого воздуха увеличивается производительность процесса абразивоструйной обработки.

  • Тип - Инжекторный;
  • Размер - 785х730х650мм;
  • Производительность - до 3 м2/час;
  • Вес - 232 кг;
  • Страна производитель - Россия;
  • Категория на главной - Хит;
Все характеристики

1. Назначение

1.1. Камера-кабина инжекторная «КСО 110 - И» предназначена для чистки; снятия ржавчины, песка и окалины, получения необходимой шероховатости, снятия слоёв, матирования, упрочнения, снятия заусенцев и полирования, а так же для подготовки поверхностей перед нанесением антикоррозионных покрытий (лакокрасочных материалов, металлизационных покрытий).
1.2. Для работы камеры используется электрокорунд, карбид кремния фракцией 0,1-2,0 мм. Сжатый воздух, очищенный от влаги и масла (не ниже 2-го класса по ГОСТ 17433-80) давлением 3,5-7 кгс/см2 и расходом 0,2-1,2м3/мин в зависимости от диаметров струйного и воздушного сопла (см. табл.2).
1.3. Климатическое исполнение камеры «УХЛ-4», по ГОСТ 151550-69 и ГОСТ 15543-70.
1.4. Камера предназначена для работы в закрытых помещениях при условии подключения к системам вентиляции.
1.5. Не допускается использование камеры во взрывоопасной среде.
2.Технические характеристики
2.1. Основные технические характеристики приведены в таблице 1.

Наименование параметра

Значение

Наружные габаритные размеры (ДхШхВ) , мм

1210х960х1950

Внутренние размеры рабочей камеры (ДхШхВ)), мм

785х730х650

Габариты смотрового окна, мм

205х530

Рабочее давление, МПА

0,35-0,7

Расход сжатого воздуха, м3/мин*

0,2-1,2

Производительность, м2/час*

1-3

Электроэнергия

~220

* в зависимости от диаметра сопла.

2.2. Камера обеспечивает при требуемом давлении и расходе сжатого воздуха получение очищенной поверхности по требованиям ГОСТа и других нормативных документов.

2.3. Качество и производительность абразивоструйных работ в значительной мере зависят от давления и количества воздуха, проходящего через сопло. Расход и давление воздуха, в зависимости от диаметров сопел (из расчета на один пистолет), указаны в таблице 2.

Расход сжатого воздуха м3 / мин

Диаметр струйного сопла

Диаметр воздушного сопла

Давление, кгс/см2

3

4

5

6

6

2

0,2

0,25

0,27

0,3

8

3

0,3

0,37

0,47

0,6

10

4

0,6

0,7

0,9

1,2

2.4. Пескоструйная камера-кабина «КСО-110-И» обеспечивает высокое качество обработки при использовании любого абразивного материала требуемой фракции и твёрдости. При использовании одного и того же абразивного материала и с одним и тем же соплом с увеличением давления и расхода сжатого воздуха увеличивается производительность процесса абразивоструйной обработки.

2.5. На технологию абразивоструйной обработки оказывает влияние вид абразивного материала, его форма и размеры, требования, предъявляемые к свойствам наносимого покрытия и другие факторы.

2.6. Сжатый воздух для работы установки должен использоваться не ниже 2-го класса по ГОСТ 17433 – 80, что позволяет добиваться высокого качества очистки и бесперебойной работы узлов камеры.

3. Устройство

Камера изготовлена из стального листа и профиля, внутренние поверхности камера футерованы износостойкой резиной. Внутри камеры имеется решётка для укладки обрабатываемых изделий. Загрузка изделий производится с фронтальной стороны.

4. Принцип работы

Оператор укладывает обрабатываемые изделия на решетку и, удерживая руками через специальные проёмы в камере инжекторный пистолет, направляет воздушно-абразивную струю на обрабатываемую поверхность.

Благодаря устройству струйного пистолета, под воздушным соплом создается разрежение, и абразивный материал по абразивному рукаву забирается нижнем патрубке сборной воронки камеры и подается в абразивное сопло пистолета.

5. Комплектация

5.1. стандартная комплектация

  • камера
  • пистолет инжекторный в сборе с воздушным и струйным соплом
  • перчатки

5.2. комплектация по заказу

  • поворотный стол диаметром 600мм
  • выдвижной поворотный стол диаметром 600мм с приставным бункером и направляющими для выдвижной тележки.
