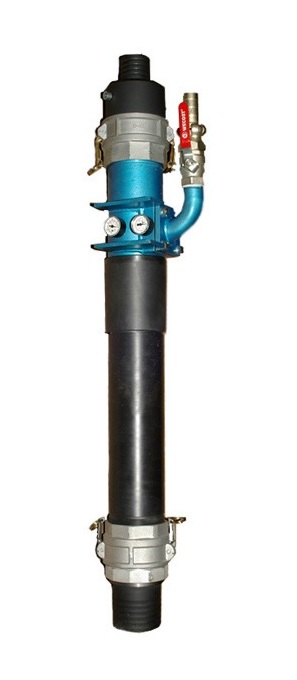

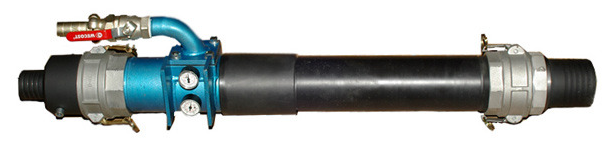

Транспортировщик сыпучих материалов ТСМ 63/100 предназначен для сбора и транспортировки сыпучих материалов, таких как кварцевый песок, электрокорунд, купершлак, стальная или чугунная дробь, пластмассовые гранулы, зерно и другие сыпучие материалы с диаметром частиц до 10 мм.
Транспортировщик сыпучих материалов ТСМ 63/100 предназначен для сбора и транспортировки сыпучих материалов, таких как кварцевый песок, электрокорунд, купершлак, стальная или чугунная дробь, пластмассовые гранулы, зерно и другие сыпучие материалы с диаметром частиц до 10 мм
2. Основные технические данные и характеристики
№ | Наименование параметра | Значение |
1 | Габаритные размеры мм.: длина ширина | 1170 260 |
2 | Масса,кг. | 22 |
3 | Рабочее давление не более, кг/см2 | 10 |
4 | Расход сжатого воздуха не менее, м3/мин | 7 |
5 | Длина линии всасывания не более, м. | 30 |
6 | Диаметр всасывающего рукава мм. | 63 |
7 | Длина линии нагнетания не более, м. | 10 |
8 | Диаметр нагнетательного рукава мм. | 100 |
9 | Производительность, т/час (в зависимости от объема и давления подаваемого воздуха и транспортируемого материала) | 4 |
3. Устройство и принцип работы транспортировщика

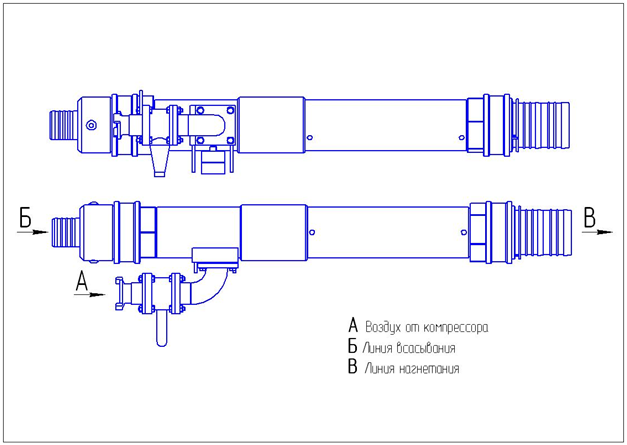

Воздух от компрессора подаётся в линию А. Проходя через воздушное сопло поток воздуха в камере смешения создаёт разряжение. За счёт разряжения в камере смешения, происходит всасывание воздуха и собираемого материала в линии Б. После камеры смешения смесь воздуха и транспортируемого материала поступает в сопло Вентури, где она разгоняется и передаётся в линию нагнетания В. Давление поступающего воздуха и разряжение, создаваемое в камере смешения контролируются манометром и вакуумметром.
Всасывающая и нагнетательные линии оснащены быстроразъёмными соединениями Kamlok., линия подвода воздуха от компрессора - быстроразъёмным кулачковым соединением.
Для подготовки транспортировщика к работе необходимо только подключить его к воздушной линии компрессора и присоединить всасывающий и нагнетательный рукава и транспортировщик готов к работе.

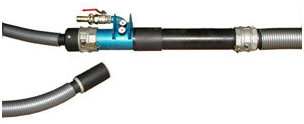

Всасывающий рукав с установленной на него специальной насадкой, оператором помещается в кучу собираемого материала, а конец нагнетательного рукава в любую подходящую для данного материала ёмкость.

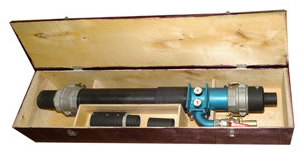

4. Комплектация
№ п/п | Наименование продукции | ед. изм. | кол-во |
1. | Транспортировщик сыпучих материалов ТСМ 63/100 | шт. | 1 |
2. | Рукав всасывающий ф63 мм | м/пог | 30 |
3. | Рукав нагнетательный ф 100 мм | м/пог | 10 |
4. | Насадка специальная | шт. | 1 |
5. | Насадка из полиамида регулируемая | шт | 1 |
