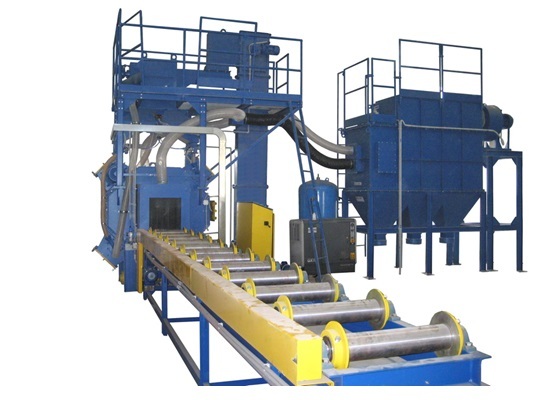

Установка дробеметная проходная для очистки профильного металлопроката УДП-470х470-4/11П

ВМЗ
  • Габариты - ДхШхВ 2680х1800х4470 мм;
  • Страна производитель - Россия;
Все характеристики

Обрабатываемые изделия укладывают продольно на роликовый рольганг.

Дробеметные аппараты размещены перпендикулярно к направлению поступательного движения изделий.

Как только изделия пройдут через входное отверстие  камеры, открывается подача дроби в дробеметные аппараты. Загрязненная дробь (пылеабразивная смесь)  падает через сборную воронку камеры на собирающий винтовой конвейер, который подает дробь к ковшовому элеватору, поднимающему ее к очистителю. В нем происходит отделение пригодной для возврата дроби от крупных (грубых) и мелких частиц загрязнений. Очищенная дробь падает в бункер, из которого с помощью дозировочных вентилей снова возвращается к дробеметным аппаратам.

Для контроля уровня абразива в бункере установлен датчик, управляющий ходом транспортных путей дроби так, чтобы не произошло переполнения бункера.



Технические параметры:
Установка
Тип  УДП 470 x 470-4/11П
Высота установки над уровнем пола будет уточнена после согласования
Высота рольганга                                                        до 1000 мм
Заглубление  будет уточнено после согласования высоты рольганга
Скорость подачи изделий 0,35 – 3,0 м/мин (или другой интервал на основе договора)
Размер Загрузочного окна 470х470 мм (ВхШ)
Габаритные размеры очищаемых изделий
- ширина, не более
- высота, не более
- длина, не менее

450 мм
450 мм
3000 мм
Толщина материала очищ. изделий, не менее 5 мм (рекомендуется)
Первая загрузка абразива  1,5-3 тонн (стальная круглая дробь)
Суммарная установленная мощность 70 кВт
Сжатый воздух 6 бар, около 1 м3/мин.
Дробеметные аппараты
Количество  4 шт.
Диаметр колеса  360 мм
Мощность привода  11 кВт/аппарат
Скорость метания дроби 50- 60 м/с
Расход  абразива  120-200 кг/мин, аппарат
Очистка абразива
Система очистки гравитационная, каскадная, с вращающимся барабаном
