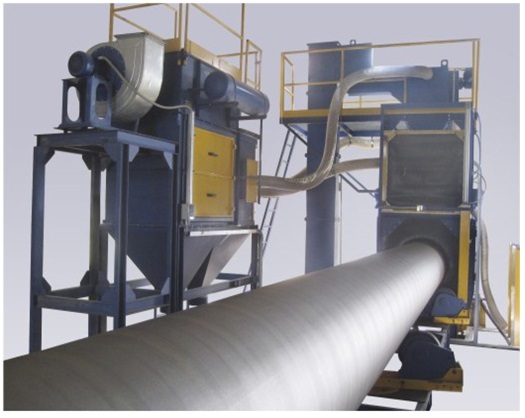

Установка дробеметная проходная для очистки труб УДП-1020х1420-4/11Т

Установка «УДП- 1020-1420-4/11Т» предназначена для дробеметной обработки труб, поступающих горизонтально с непрерывным вращением. Трубы подаются на роликовый конвейер, обеспечиваю­щий трубам вращательно-поступательное перемещение по линии с регулируемым шагом подачи и скоростью.

Привод рольганга имеет регулировку, обеспечивающую оптимальные шаг и скорость подачи труб по ли­нии.

Наpужная повеpхность тpуб перед очисткой должна соответствовать степени окисленности поверхности В по ГОСТ 9.402-80 (или А и В.по ИСО 8501 1988).         Повеpхность тpуб не должна иметь зазубpин, масляных и жировых загрязнений. Поверхность труб должна быть сухой.

Трубы подвергаются абразивной очистке наружной поверхности до степени очистки 2 по ГОСТ 9.402-80 (Sa 2,5 по ИСО 8501-1Р) и шероховатости 40…90 мкм.

Поступающая на обработку труба проходит через входную секцию в камеру дробеметной обработки. Далее через выходную секцию, уже очищенная труба, поступает на принимающий рольганг. Дробеметные аппараты установлены на потолке камеры под углом, обеспечивающим наиболее эффективное попадание струи дроби на обрабатываемую трубу. Дробеметные аппараты метают сверху абразив на вращающуюся в горизонтально-поступательном движении трубу так, что вся площадь поверхности трубы очищается за один проход. Входная и выходная секции и камеры дробеметной обработки составляют один агрегат.

Нижняя часть камеры и обеих секций имеет форму воронки и служит для сбора отработанной дроби. Под камерой установлен винтовой конвейер, который транспортирует собранный отработанный абразив к ковшовому элеватору, нижняя часть которого расположена ниже уровня пола. Отработанный абразив поступает в систему очистки, где отделяются примеси (загрязнения) и очищенный абразив возвращается в рабочий цикл. Входная и выходная секции оснащены патрубками для подсоединения филтро-вентиляционной установки.

Фильтро-вентиляционная установка создает определенное разрежение воздуха, которое препятствует выбросу пыли в окружающую среду.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Типовое обозначение модели:                             УДП-1020 х 1420-4/11Т

Габаритные размеры очищаемых изделий:

-Макс. Ø обрабатываемых труб:                 1420 мм

-Мин. Ø обрабатываемых труб:                   1020 мм

-Длина, мм,                                                    не менее 6000 мм

-Толщина стенок изделия,                           не менее 4мм рекомендуемая

Размеры входного отверстия,

диаметр мм                                                   не более 1430

Первая загрузка абразива                           2000 кг (стальная круглая дробь)

Дробеметные аппараты

Количество дробеметных аппаратов            -    4 шт.

Диаметр колеса, мм                                         - 360

Число лопаток                                                 -      6 шт.

Мощность электродвигателя                         -      11 кВт

Скорость метания дроби                                        50 м/с

Производительность,                                       не более 200кг/мин (один аппарат)

Шнековый транспортер: 1 шт

Длина/диаметр:                                               2600/160 мм

Потребляемая мощность двигателя:            3   Квт

Частота вращения шнека                               93 об/мин

Производительность                                     40 т/час

Ковшовый элеватор: 1 шт

Потребляемая мощность                              3 кВт

Скорость ленты:                                             1,3 м/с

Число черпачков                                            6 шт/м

Черпачки: полимерные ковши для норий

Защита: датчик оборотов
