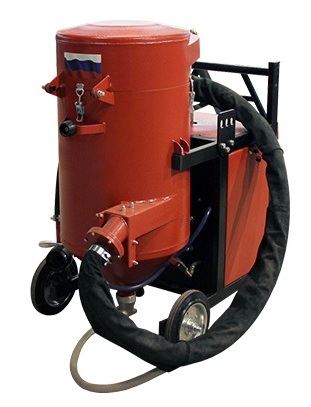

Установка BLASTVAC-3000 беспылевой очистки инжекторного типа
Установка абразивоструйная беспылевая инжекторного типа «BLASTVAC-3000» предназначена для очистки небольших металлических и бетонных конструкций от ржавчины, старой краски, и других наслоений, а также для подготовки поверхности перед нанесением антикоррозионных покрытий различными абразивными материалами.
- Тип - Инжекторный;
- Комплект - до 3 м2/час;
- Габариты - 1245х115х735 мм;
- Канал - 175 кг;
Назначение
Установка абразивоструйная беспылевая инжекторного типа «BLASTVAC-3000» предназначена для очистки небольших металлических и бетонных конструкций от ржавчины, старой краски, и других наслоений, а также для подготовки поверхности перед нанесением антикоррозионных покрытий различными абразивными материалами.
Абразивоструйная установка беспылевой очистки «BLASTVAC-3000» позволяет осуществлять абразивоструйную очистку поверхности изделий различного профиля без использования абразивоструйной камеры и без образования облака пыли, обычно сопровождающего абразивоструйные работы.
Конструкция абразивоструйной установки беспылевой очистки «BLASTVAC-3000» предотвращает разлет абразивного материала и пыли, образующейся в процессе абразивоструйной очистки, устраняя тем самым традиционный недостаток абразивоструйной обработки.
Это позволяет использовать беспылевую абразивоструйную установку внутри помещения, в непосредственной близости от других производственных участков, на которых могут выполняться сопутствующие технологические операции.
Абразивный материал:
Сода, стеклянные шарики, купершлак, никельшлак с размером фракции зерна от 0,4 мм;
электрокорунд или карбид кремния зернистостью 32, 40, 50, 63, 80, по ГОСТ 3647 с размером частиц.
Абразив должен быть сухим, чистым, не содержать следов масла, грязи, ржавчины.
Требование к сжатому воздуху
Для работы установки используется сжатый воздух, очищенный от влаги и масла, давлением 5-8,3 кгс/см2 и расходом 0,3 м3 в минуту в зависимости от диаметра струйного и воздушного сопла (см. таблицу 2).
Климатическое исполнение установки
Климатическое исполнение установки «УХЛ 3», тип атмосферы II по ГОСТ 15150.
Установка предназначена для работы при температуре окружающей среды от +5 до +40 0С.
Не допускается использование установки во взрывоопасной среде.
Технические характеристики
Основные технические характеристики установки приведены в таблице 1.
Таблица 1
| 1. | Производительность очистки при работе с никельшлаком, купершлаком, электрокорундом и тд |
0,5 – 3 м2 |
| 3. | Электропитание, электроуправление | 3х380В; 50 Гц |
| 4. | Электродвигатель вакуумного насоса | 3 кВт |
| 5 | Потребляемая мощность при рабочем режиме | 3 кВт |
| 6 | Производительность всасывания | 300 м3/ч |
| 7 | Максимальный вакуум | 500 mbar |
| 8 | Площадь пылеулавливающего фильтроэлемента | 10 м2 |
| 9 | Материал фильтроэлемента | полиэстер |
| 10 | Категория применения фильтроэлемента, по ГОСТ 51251-99 |
F 9 |
| 11 | Система очистки фильтроэлемента | Встряхивание с обратной продувкой сжатым воздухом от внешнего источника |
| 12 | Управление очисткой фильтроэлемента | Электронное, регулируемое |
| 13 | Уровень шума на расстоянии 1 м от установки | Менее 85 дБ |
| 14 | Максимальное рабочее давление, кгс/см2 | 8,3 |
| 15 | Расход сжатого воздуха, м3/мин. | 0,2-0,5 |
| 16 | Габаритные размеры, мм | 1245*115*735 |
| 17 | Масса, кг. | 175 |
| 18 | Объем установки, л. | 10 |
| 19 | Рабочее давление, кг/см2 | 5-8,3 |
| 20 | Производительность, м2/час | 0,5-3 |
Установка обеспечивает при требуемом давлении и расходе сжатого воздуха получение очищенной поверхности, соответствующей требованием нормативно-технической документации.
Качество и производительность абразивоструйных работ в значительной мере зависит от давления и количества воздуха, проходящего через воздушное и абразивоструйное сопло. Расход абразивного материала и воздуха в зависимости от диаметра абразивоструйного и воздушного сопла указаны в таблице
Таблица 2
| Расход сжатого воздуха м3 / мин | |||||
| Диаметр струйного сопла | Диаметр воздушного сопла | Давление , кгс/см2 | |||
| 3 | 4 | 5 | 6 | ||
| 4 | 1 |
|
|
|
|
| 6 | 2 | 0,2 | 0,25 | 0,27 | 0,3 |
1. Установка абразивоструйная беспылевая
тип: « BLASTVAС - 3000» - 1 шт.
2. Насадка для беспылевой очистки - 1 шт.
3. Рукав подачи абразивного материала d = 19 мм - комплект
4. Рукав подачи воздуха d = 12мм - комплект
5. Рукав транспортировки использованного абразивного материала
d=50мм - комплект
6. Паспорт
