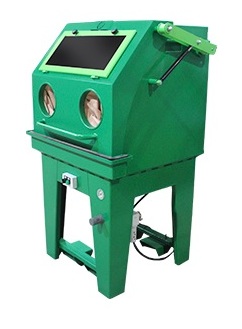

Камера инжекторного типа КСО-80-И

Характеристики:

 Наружные габаритные размеры камеры (ДхШхВ), мм 1050х910х1690
 Внутренние размеры рабочей камеры (ДхШхВ), мм 795х700х620
 Габариты загрузочного проема (ДхШхВ), мм 695х585
 Рабочее давление, МПа 0,35-0,7
 Расход сжатого воздуха, куб.м/мин 0,2-1,2
 Способ транспортировки абразива к соплу инжекторная
 Производительность, м2 /час 1-3
 Абразивный материал Легкие абразивные материалы (фракцией до 1,5 мм или стальной абразив фракцией до 0,3 мм.);
 Электроэнергия ~220 В; 20 Вт

Принцип работы

Оператор укладывает обрабатываемые изделия на решетку и, удерживая руками через специальные проёмы в камере инжекторный пистолет, направляет воздушно-абразивную струю на обрабатываемую поверхность.

Благодаря устройству струйного пистолета, под воздушным соплом создается разрежение, и абразивный материал по абразивному рукаву забирается нижнем патрубке сборной воронки камеры и подается в абразивное сопло пистолета.

Устройство

Камера изготовлена из стального листа и профиля, внутренние поверхности камера футерованы износостойкой резиной. Внутри камеры имеется решётка для укладки обрабатываемых изделий. Загрузка изделий производится с фронтальной стороны.

Качество и производительность абразивоструйных работ в значительной мере зависят от давления и количества воздуха, проходящего через сопло. Расход и давление воздуха, в зависимости от диаметров сопел (из расчета на один пистолет), указаны в таблице

Расход сжатого воздуха м3 / мин
Диаметр струйного сопла	Диаметр воздушного сопла	Давление, кгс/см2
		3	4	5	6
6	2	0,2	0,25	0,27	0,3
8	3	0,3	0,37	0,47	0,6
10	4	0,6	0,7	0,9	1,2

Камера «КСО-80-И» обеспечивает высокое качество обработки при использовании любого абразивного материала требуемой фракции и твёрдости. При использовании одного и того же абразивного материала и с одним и тем же соплом с увеличением давления и расхода сжатого воздуха увеличивается производительность процесса абразивоструйной обработки.

На технологию абразивоструйной обработки оказывает влияние вид абразивного материала, его форма и размеры, требования, предъявляемые к свойствам наносимого покрытия и другие факторы.

Сжатый воздух для работы установки должен использоваться не ниже 2-го класса по ГОСТ 17433 – 80, что позволяет добиваться высокого качества очистки и бесперебойной работы узлов камеры.
