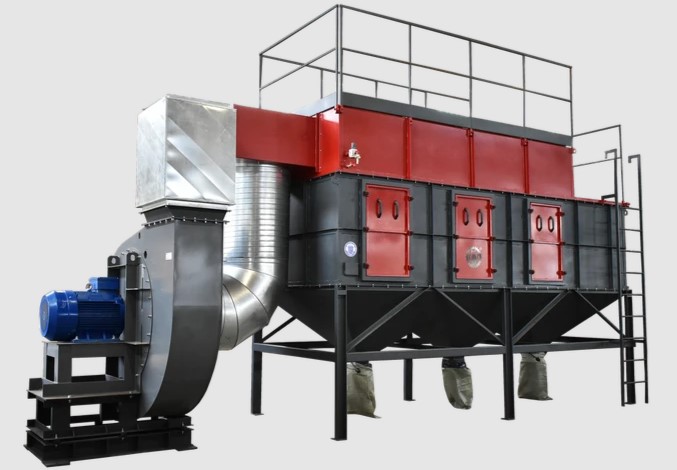

Самоочищающийся фильтр СФ-480/В

Корпус фильтра изготовлен из стальных профилей и листовой стали. Нижняя часть фильтра имеет форму воронки и предназначена для сбора пылевых отходов, которые высыпаются через механические заслонки с противовесом в мешки, в которых затем утилизируются.

Фильтр предназначен для очистки воздуха от сухих пылевидных частиц. Способ очистки фильтрующих элементов позволяет вести эксплуатацию в непрерывном режиме без необходимости отключения вентилятора в процессе очистки.

Фильтрующие элементы установлены в центральной части фильтра. Они зафиксированы с “чистой” стороны, их монтаж или замена не требуют дополнительной высоты (преимущество при размещении в низких производственных помещениях). В передней части фильтра расположена разделительная камера, которая предохраняет фильтрующие элементы от возможных воздушных толчков и в которой происходит отделение крупных (грубых) пылеобразных частиц. В верхней части фильтра установлены электромагнитные вентили и воздуховод с соплами для продувки. Для полной очистки фильтрующих элементов давление сжатого воздуха должно составлять 4,5-5 кгс/см2. Очистка основана на принципе противотока, т.е. с “чистой” стороны в фильтрующие элементы подается короткий импульс сжатого воздуха, который стряхивает осевшую на фильтрующей поверхности пыль. Интервал циклов обеспыливания и давление воздуха для продувки фильтрующих элементов можно плавно регулировать. Регулировкой можно задать оптимальный режим очистки фильтрующей поверхности, что позволит максимально продлить срок службы фильтрующего материала и значительно снизить расходы на эксплуатацию.

Патронная конструкция фильтра по сравнению с иными решениями (рукавный, мешочный и т.д.) имеет преимущество в меньших размерах, что при одинаковых технических параметрах занимает меньшую площадь. Конструкция фильтро-вентиляционной установки позволяет размещение на любом свободном пространстве.

Вентилятор расположен на “чистой” стороне фильтра и/или может располагаться на самостоятельной опоре (раме), устанавливаемой возле установки. Установка имеет три входных отверстия для подключения к камере абразивоструйной очистки, расположенных на трех сторонах корпуса. Направление подключаемого входного отверстия выбирается пользователем, в зависимости от выбранной схемы расстановки оборудования. К камере абразивоструйной очистки фильтр присоединяется с помощью воздуховодов. Управление фильтром полностью автоматизировано и не требует присутствия обслуживающего персонала.

Технические параметры фильтра СФ^®-480/В
